Kappenanker Strassenbrücken Fertigteil und nachträgliche Befestigung

Brückenkappenanker

TOGE TSM BS VS

Für Bestand- bzw. Fertigteilkappen von Straßenbrücken
bzw. nachträgliche Befestigung





Der TOGE TSM BS VS Brückenkappenanker verfügt über eine Zulassung als Beton-Beton-Verbinder. In Kombination mit Injektionsmörtel erlaubt sie hohe Lastaufnahme im gerissenen und ungerissenen Beton. Der Verbundmörtel dichtet bei der Verarbeitung das Bohrloch ab und verhindert so das Eindringen von Wasser. Dieser TOGE Brückenkappenanker ist zugelassen für Betonfestigkeitsklassen von C20/25 bis C50/60.

  • Bauaufsichtliche Zulassung
  • Montage
  • Kraftübertragung
  • Nachgewiesene Dichtigkeit
  • Enorme Kostenersparnis
Bauaufsichtliche Zulassung

Bauaufsichtlich zugelassen als Beton-Beton-Verbinder.

Montage

Schnelle und sichere Montage.

Kraftübertragung

Übertragung der Kräfte im Bestandsbeton durch die Hinterschnitttechnik in Kombination mit Verbundmörtel.

Kraftübertragung im Neubeton über Kopfbolzen (Sechskantkopf bzw. Kopfbolzenscheibe).

Nachgewiesene Dichtigkeit

Nachweis der Dichtigkeit des Systems ohne bzw. nach erfolgter Wechselbelastung.

Enorme Kostenersparnis

Anwendung als nachträgliche Verankerung der Brückenkappe auf dem Überbau – enorme Kosteneinsparung durch Erhalt der bestehenden Kappe.


DOWNLOADS

Ausführungen und Materialien


01 | TSM BS 16 SW 27

Brückenkappenanker mit Verfüllscheibe – nichtrostender Stahl, A4

01 | TSM BS 16 SW 27

Brückenkappenanker mit Verfüllscheibe – nichtrostender Stahl, A4


02 | CF-T 300V

Injektionsmörtel und Zubehör

02 | CF-T 300V

Injektionsmörtel und Zubehör



Welches Produkt ist das Richtige für Sie?

Sie brauchen Unterstützung?
Wir beraten Sie gerne!

Rufen Sie uns an: +49 911 659 68-10


Zulassungen | Montagehinweise | Technische Informationen


Zulassungen


Untergründe

Anwendung in gerissenem und ungerissenem Beton
der Festigkeitsklassen von C20/25 bis C50/60.



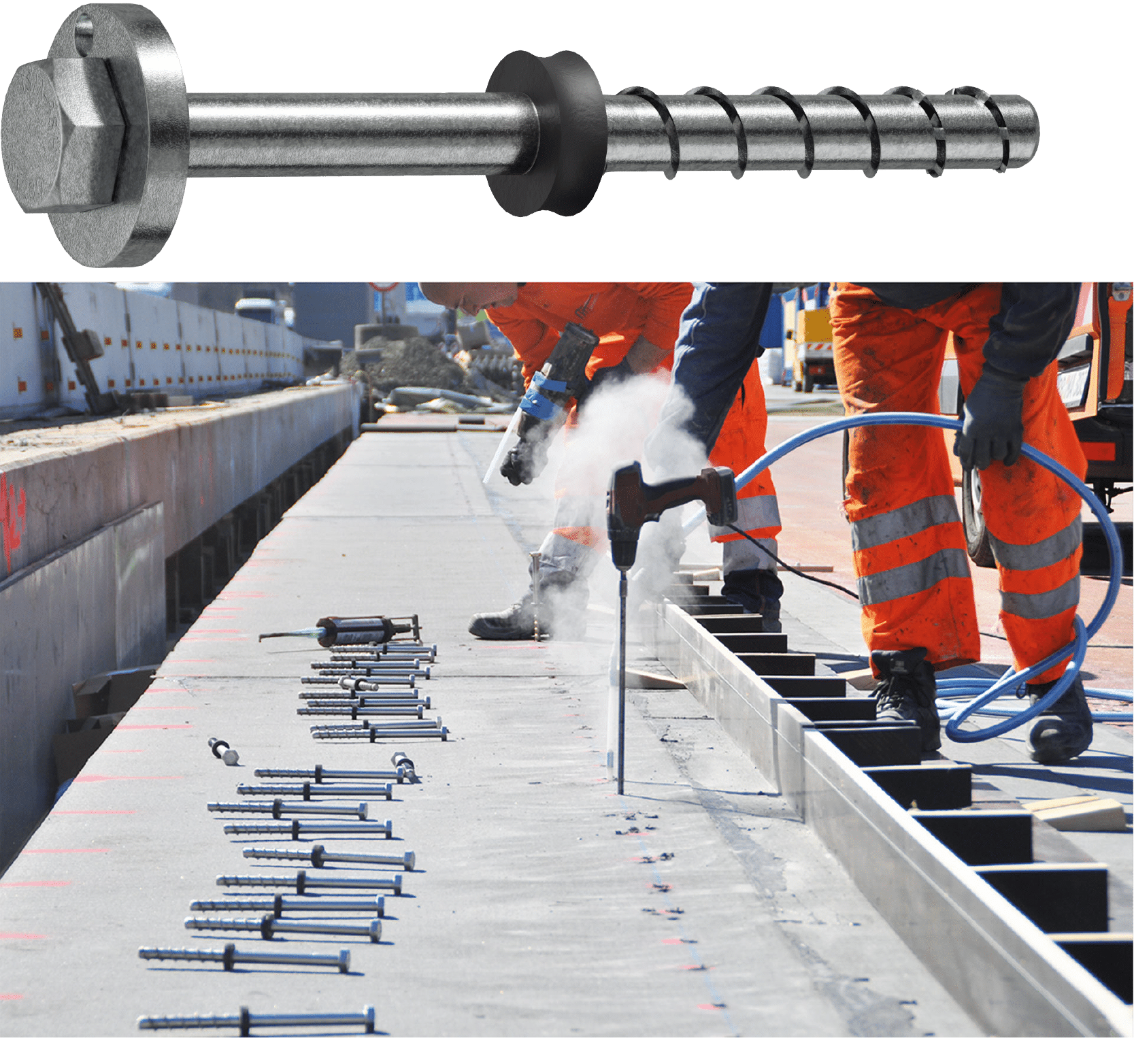

So einfach funktioniert die Montage:

  1. Bohrung mit 35 (45*) mm Durchmesser erstellen.
  2. Bohrhilfe für 52 (65*) mm Durchmesser Bohrung in die 35er (45er*) Bohrung einstecken.
  3. Bohrung mit 52 (65*) mm Durchmesser konzentrisch zur 35er (45er*)Bohrung erstellen
  4. Führungshülse für die 16er (22er*) Bohrung in die 35er (45er*) Bohrung einstecken.
  5. 16er (22er*) Bohrung konzentrisch zur 35er (45er*) Bohrung erstellen.
  6. Bohrloch gründlich ausblasen.
  7. Bohrloch 4x bürsten.
  8. 16er (22er*) Bohrung erneut gründlich reinigen.
  9. Drei volle Hübe des Verbundmörtels verwerfen – dann Verbundmörtel in 16er (22er*) Bohrung injizieren.
  10. Betonschraube bis Aufliegen der Verfüllscheibe auf den Kanten der 52er (65er*) Bohrung eindrehen.
  11. 35er (45er*) Bohrung über die Verfüllscheibe mit Verbundmörtel ausfüllen und 52er (65er*) Bohrung mit geeignetem Vergussmörtel vergießen.

*Montageangaben für die 22er Kappenanker


Anwendungsbeispiele




Nachträgliche Befestigung von
Brückenkappen DB mit der TOGE TSM VS




Detail


Downloads




Produktinformation



Technische Daten



Allgemeine Bauartgenehmigung +
Allgemeine bauaufsichtliche
Zulassung Z-21.1.1799



Allgemeine Bauartgenehmigung +
Allgemeine bauaufsichtliche
Zulassung Z-21.1.1880



Sicherheitsdatenblatt
Verbundmörtel CF-T 300 V



Montageprotokoll
Kappenanker TOGE
